上一期我们详解了「P2电机」,今天我们就来聊聊「P3电机」,随便解释一下「P2.5电机」的由来。

「P3电机」:深耕于『基层』的好员工

「P3电机」通常被安置在「变速器」的末端,与「变速器」的「输出轴」耦合,一般采用「齿轮」或「链条」传动。其工作模式如上图所示:「发动机」→「离合器」→「变速器」→「P3电机」→「减速器」→「车轮」。故此,「P3电机」具备以下一些特点:

P3电机示意图

1. 纯电传动更为直接:「P3电机」通常与「车轴」相接,故此,在纯电驱动的工况下,能更高效地将动力输出到「车轮」上,可谓是『深耕于「基层」的好员工』;

2. 动能回收能力更强:与上一条原理相似,在车辆滑行或制动时,「车轮」产生的摩擦力可以更直接地反馈给「P3电机」,恰好印证了『近水楼台先得月』的古话;

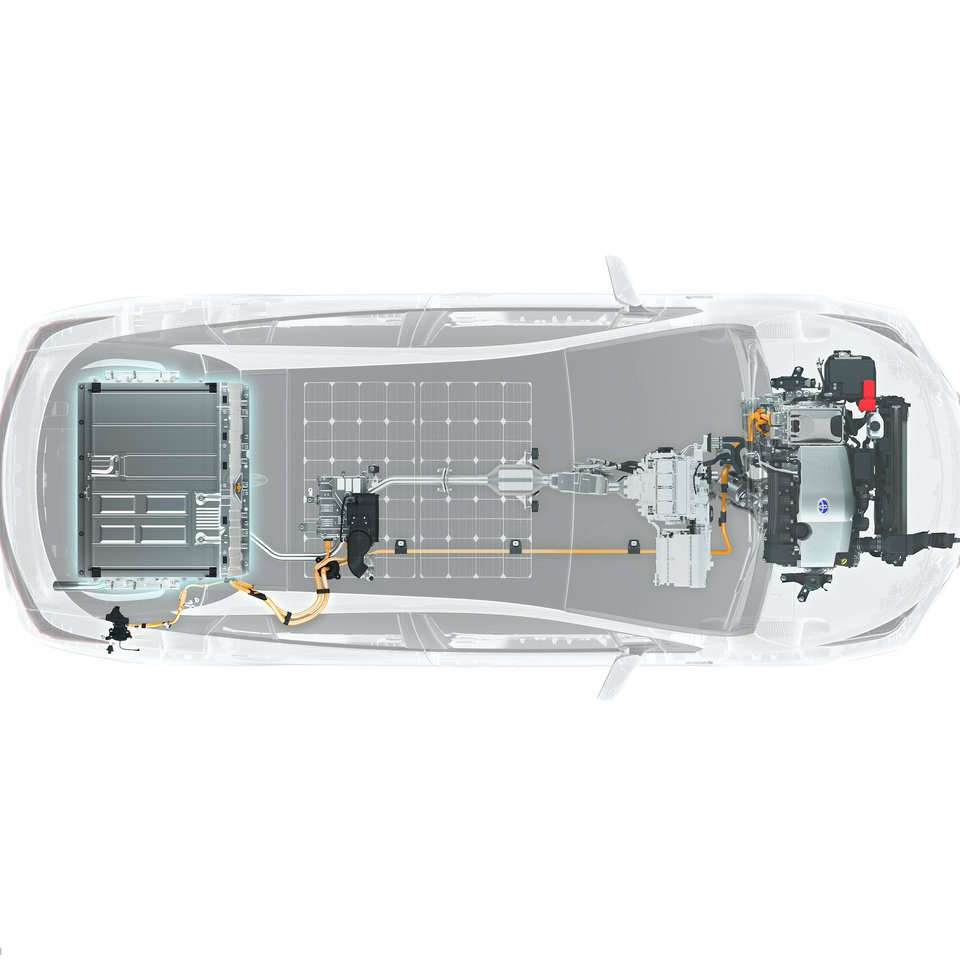

P0P3电机架构的结构俯视图(比亚迪DM-p的双擎两驱模式)

3. 无法起动「发动机」:由于「P3电机」距离「发动机」隔着「离合器」和「变速器」,所以无法起动「发动机」,故此,我们很少能看到只搭载「P3电机」的混动架构,一般会配上强力的「发电机」(「P0电机」或「P1电机」),以满足「发动机」自动起停的需要;

4. 与「变速器」关系微妙:由于「P3电机」在「变速器」后,所以在纯电驱动工况下,则需要拖动前端的「变速器」,就某种程度而言,此时的「变速器」成为了「P3电机」的累赘。此外,「P3电机」也会占用额外的空间,这让「前置前驱」的传统汽车原本就捉襟见肘的「发动机舱」空间更加焦虑,于是工程师们开始重新考虑是不是要动一下传统的「变速器」!

『混动变速器』:简约而不简单

由齿轮组和离合器组构成的机械变速器略显笨重

在此前我撰写的「电机」的科普文章中,提到其有一个特性:「电机」可以用于调速——主要依靠「电控」机构进行「变频」或调节电压的大小来控制「电机」的转速。故此,纯电汽车一般都不会使用传统燃油汽车上那套笨重的「变速器」。


多轴双电机的混动变速器(手绘)

当工程师去除了传统「变速器」的大部分「变速齿轮」后,只留下少数「变速齿轮」(通常用于起步时扩大扭矩,又被称为「减速齿轮」——降低转速,增加扭矩)和「传动齿轮」(通常用于传输动力)后,他们设计出了一种主要由多根「传动轴」、「离合器」、「发电机」和「驱动电机」组成的『混动变速器』(如上图)。

多轴双电机的混动变速器

若仔细观察这种结构,便会发现「发电机」位于「发动机」后「离合器」前,且通过「传动齿轮」与「发动机」刚性连接,符合「P1电机」的定义;「驱动电机」位于「离合器」后,且与「车轴」相连,更符合「P3电机」的定义。故此,我们将这套『混动变速器』归纳为一种「P1P3电机架构」。


多轴双电机的混动变速器的工作原理(动图)

再让我们看看这套「P1P3电机架构」的工作原来是怎么样的?请大家注意以下图片中颜色的对应关系:蓝色表示纯电驱动动力的流向;红色表示「发动机」提供动力的流向;紫色表示动力混合输出动力的流向;绿色表示动能回收的流向;橘红色表示充电的流向;灰色表示不参与输出工作状态。

纯电模式:此模式的工作原理很简单,「电池」给「P3电机」供电,「P3电机」单独驱动车辆行驶,「发动机」、「P1电机」不工作,「离合器」处于断开状态;

「发动机」直驱模式:当「发动机」处于高效运转的工况下,「离合器」耦合使得「发动机」可以单独驱动汽车行驶。这种情况很少,因为缺少了传统的「变速器」,「发动机」很难达到高效区间;

混动串联模式(增程模式):「发动机」-「P1电机」-「P3电机」被串联在一起,所以,「发动机」带动「P1电机」发电,「P1电机」产生的电能主要输送给「P3电机」,只有「P3电机」驱动车辆。此时的「发动机」也被称为「增程器」;


混动并联模式:此时「P3电机」与「发动机」双管齐下,激情发力,共同驱动汽车;

动能回收模式:在滑行或制动时,「车轮」带动「P3电机」为「电池」充电,相比「P1电机」和「P2电机」,「P3电机」在动能回收这项目上有优势。


P1P3的电动架构在各种工况下,各个部件的工作状态(点击放大)

5种连接模式会在不同的工况下被触发,而各个部件也处于不同的工作状态(如上表格所示)从中我们可以看出这样2个特点:

1. 「P3电机」很忙:不是在单独驱动汽车,就是在联合驱动汽车,反正没闲着;

2. 「P1电机」很『混动』:当系统处于『混合驱动』的工况是,「P1电机」全程发电,保障「P3电机」拥有足够的电量。


本田i-MMD混动系统(本田CR-V Hybrid 2020)

看到这里,我相信对混动技术有所了解的朋友,已经认出了这套简约而不简单的『混动变速器』——「本田i-MMD混动系统」(Intelligent Multi Mode Drive)。不过,限于篇幅,今天就不展开聊它的前世今生,我们会在此后的混动汽车品牌系列中展开详解。

「行星齿轮」:一套结构,玩了几十年

如果说「本田i-MMD混动系统」已经让人感受到了简约而不简单,那么靠着「E-CVT变速器」在混动汽车领域混的风生水起的「丰田THS混动系统」(Toyota Hybrid System),则是将『混动变速器』玩出了另一番天地。

image013.jpeg丰田普锐斯(2代)E-CVT变速器的基本结构图

「E-CVT变速器」其官方全称为「电子控制电磁离合式无级变速器」,一般由两颗「电机」、一套「行星齿轮组」和一套「离合器」组成。(如上图所示)


行星齿轮组的连接逻辑

而在「E-CVT变速器」中最核心的部件就是一套「行星齿轮组」,其主要由「行星齿轮」、「太阳齿轮」(或称「太阳轮」)、「行星齿轮盘」(或称「行星架」)和「外齿圈」(或称「齿圈」)三大旋转部件组成。而这三个部件分别连接着动力的三大部件——「发动机」和两个「电机」,其连接逻辑如上图所示。

image015.jpeg丰田普锐斯(2代)E-CVT变速器的结构示意图

而通过「行星齿轮组」进行「动力分流」的结果是:

「发动机」:其动力可以通过「行星齿轮盘」分配给「车轮」和「P1电机」等;

「P1电机」:主要用于发电,其产生的电能可直接提供给「P3电机」用于驱动「车轮」,或直接为「电池组」进行充电,或通过「太阳齿轮」启动「发动机」等;

「P3电机」:其产生的动力可通过「外齿圈」直接驱动「车轮」或逆向为「电池组」进行充电等。


丰田THS基本工作原理(动图)

通过9种不同的工况,我们来看一下「行星齿轮组」是怎么进行分流的。大家注意以下图中的箭头指向,更容易理解:

【工况1:启动】当汽车得到启动指令后,「电池组」为「P1电机」供电,启动「发动机」;

【工况2:怠速】「发动机」启动后怠速运转并带动「行星齿轮盘」正向旋转。由于「车轮」(连接着「外齿圈」)未转动,「行星齿轮盘」(连接着「发动机」)的正向旋转,通过「行星齿轮」带动「太阳齿轮」(连接着「P1电机」)正向旋转。「P1电机」不再接收「电池组」输电,反而变成「发电机」,产生交流电,经「PCU」(Power Control Unit 动力控制单元)里的「逆变器」和「电压变换器」将交流电变为低压「直流电」给「电池组」充电。简单来说,怠速时「发动机」的功率全部用来为「电池组」充电;

【工况3:起步】当汽车起步时,「电池组」为「P3电机」供电,「P3电机」带动「车轮」(连接着外齿圈)开始正向转动,车子缓慢前进;

【工况4:有大扭矩需求时】随着「P3电机」的转速增加,「P1电机」的转速也会急速增加,而当「P1电机」即将达到上限时,此刻「发动机」主动介入动力输出。通常情况下,起步时踩油门的力度越大,「发动机」介入的时间就越早;

【工况5:缓行加速】当达到一定速度后,如果继续缓慢加速,此时「P3电机」继续为主要的动力来源,「发动机」继续在低转速区间运作,这与起步阶段的动力供给情况类似,只是「P3电机」的工作功率会更大;

【工况6:急加速】急加速时,即是「火力全开模式」,「发动机」的转速提升进入高效动力输出模式,带动「P1电机」加速为「P3电机」提供更强的电力,同时「发动机」通过「行星齿轮」与「P3电机」共同输出动力至「外齿圈」,最终共同带动「车轮」高速运转;

【工况7:匀速】在高速巡航时,由于到达了「发动机」的高效工作区域,所以,主要由「发动机」来驱动汽车。此时,「P3电机」反转供电给「P1电机」,再通过「太阳齿轮」反转使得「行星齿轮」的动力大部分传递到「外齿圈」,共同驱动汽车。简单来说,「P3电机」带着「P1电机」为动力输出添砖加瓦;

【工况8:减速】减速时,「发动机」关闭,「P1电机」空转,「P3电机」由「车轮」带动,进行动能回收;

【工况9:倒车】倒车的原理与刚起步相似,只是「外齿圈」在「离合器」的作用下反转运作,「电池组」为「P3电机」供电,「P3电机」带动车轮,完成倒车。


丰田单排行星齿轮在不同工况下的工作状态

「行星齿轮组」的工作原理略有些复杂,建议大家将以上的图表对应着查看,收藏,点赞,一键三连……谢谢各位了~~总得来说:「行星齿轮组」绝对是「丰田THS混动系统」的精髓所在。

丰田普锐斯Plug-in Hybrid(2017)搭载二代半THS系统

由于篇幅的限制,本章便不展开谈「丰田THS混动系统」的前世今生,不过目前也有被过度神话的趋势,此后,我们会在混动汽车品牌系列中展开单聊。

「P2.5电机」:让人犯迷糊

丰田E-CVT结构示意图(简图)

仔细的读者会发现,「丰田THS混动系统」的结构不该被归纳到「P1P3电机架构」。因为从「P1电机」的定义来看(在「发动机」后「离合器」前),「E-CVT变速器」中的「MG1电机」更像是「P2电机」,但我们从「MG1电机」的作用来看,其主要用于发电,而且不被赋予直接驱动「车轮」的使命,这又符合了「P1电机」的工作内容定义,所以,「E-CVT变速器」可以说是一种变异的「P1P3电机架构」,更确切地说,它是一种特殊的『混动变速器』

上汽EDU混动系统结构示意图(简图)

无独有偶,此前我们介绍「P2电机」时,曾以上汽的「EDU混动系统」为例,其「P2电机」的血统也不是那么的纯正。故此,从整体结构来看,上汽的「EDU混动系统」将「P1电机」、「P2电机」和传统「变速器」整合在了一起,从某种意义上讲,它也与丰田的「E-CVT变速器」一样,成了一另种『混动变速器』

P2.5电机容易让人犯迷糊

所以,为了将这类『混动变速器』纳入到「Px电机架构」中,同时也让消费者更容易理解和记住,「P2.5电机」(又称「PS电机」)的概念就形成了。但我希望大家不用过于纠结这个概念,而是看到这些架构的特点,下一期,我们继续聊「P2.5电机」,记得关注我哦~~
