很久很久以前,大家聊一款车安静不安静,通常会讨论风噪、胎噪、发动机噪音等等部分。现在就简单多了,NVH已经成为大家的口头语,可以用来可以泛指来自汽车各种部位产生的噪音。

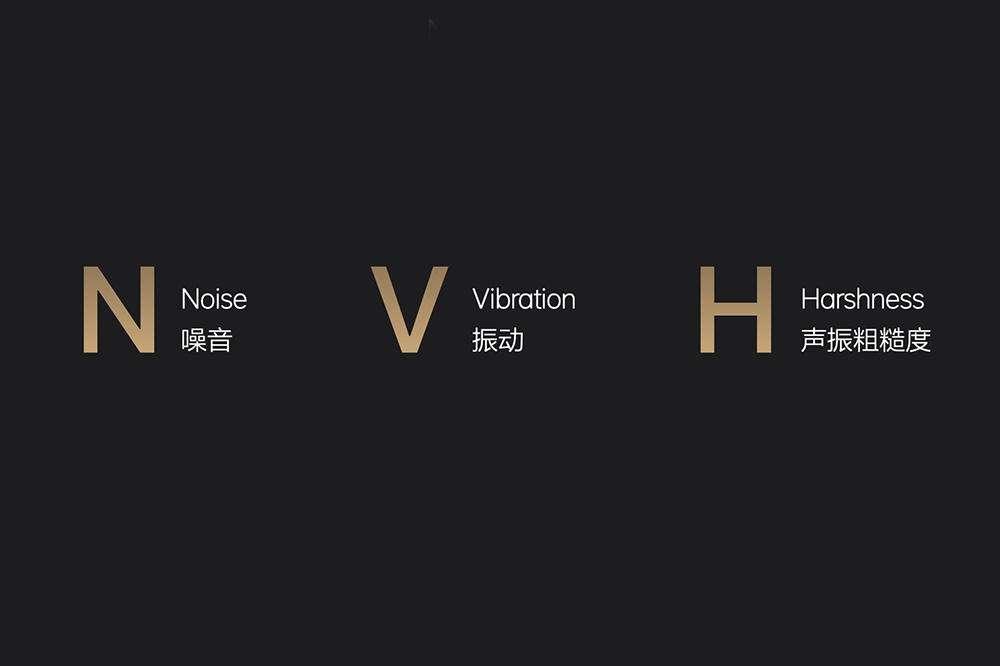

当然,NVH表现不仅是指噪音程度,也包含振动表现、声振粗糙度等等因素,NVH贯穿研发、设计、生产、装配工艺等全部流程。

按普遍理解,填充更多隔音棉就能获得更好的NVH,就像《国产凌凌漆》里面说的,手枪消音器里装的是棉花。不过看过这部电影的都知道,隔音器里装的不是棉花,而在汽车里塞棉花就想获得好的NVH表现,那也是不能够的。

隔音棉 ≠ NVH

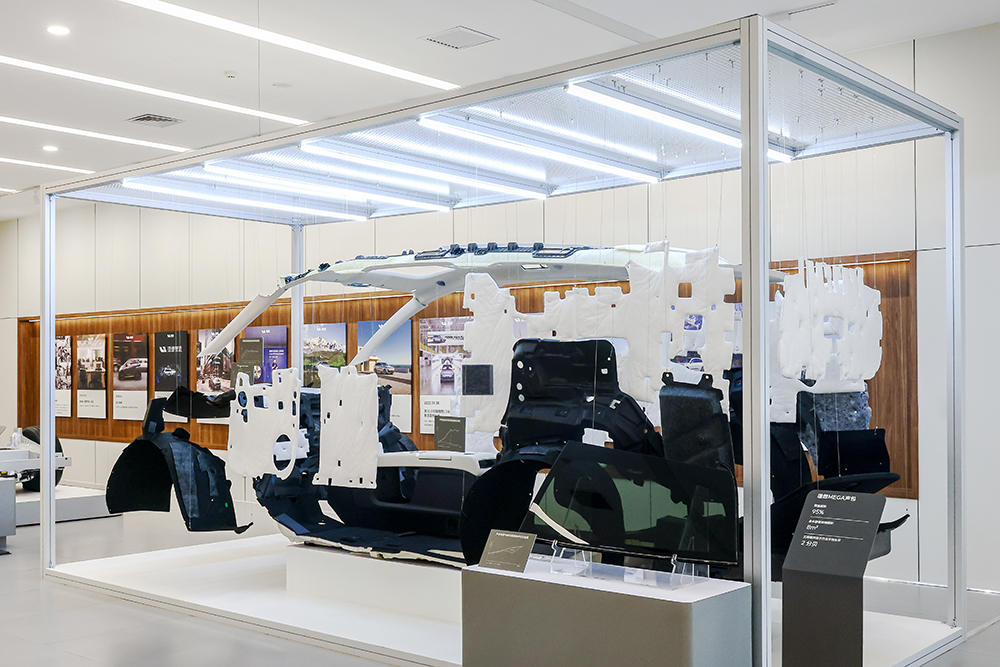

不少廉价车型会从隔音材料上面抠成本,因此每个汽配城也都会提供“整车隔音”的服务。优化NVH的诸多手段中,填充隔音材料当然是非常有效的方法,但原生设计显然更为关键。

比如说,空调的噪音、连杆或衬套的摩擦、油液管道的低频噪音、电子元件的高频噪音,都不是隔音材料能隔住的。

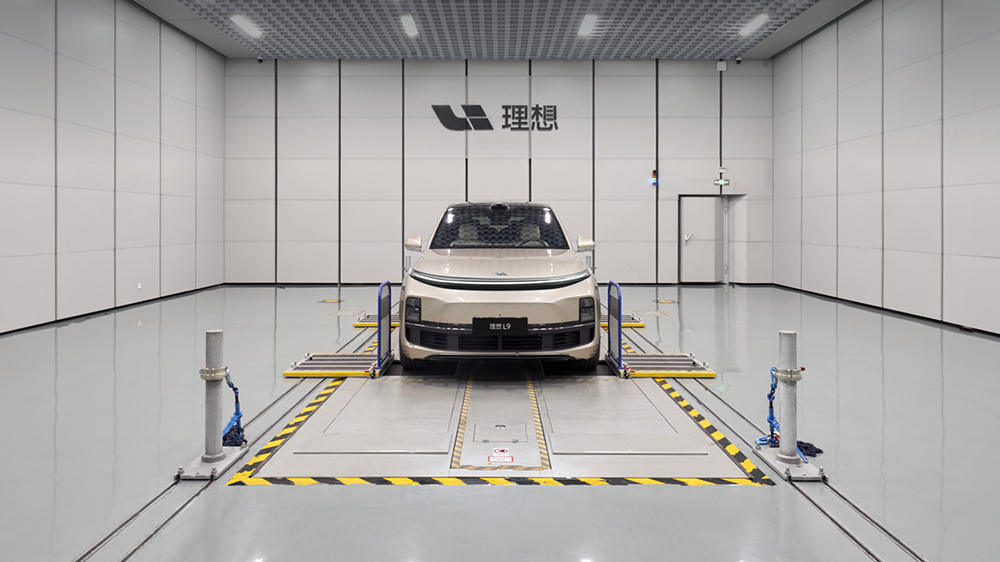

近期,我们再次造访理想汽车北京基地,这次的参观重点是NVH实验室,同时对理想汽车的NVH设计进行更深的了解。

理想L9的研发过程中,理想汽车的NVH团队已经形成一套完善体系,相比行业普遍的特定时速、特定路面的“标准化”NVH研发,理想的NVH团队选择针对全速域、全工况、全温域研发,涵盖低温NVH、雨打声、石击声等场景。

在很久以前,出色的NVH基本上由传统豪华品牌的专属,因为每1dB噪声的优化,都会带来极大的挑战与“额外”的成本。为了打出竞争力,理想汽车选择在NVH上面“肝”一下。

对产品非常“挑剔”的李想,一直充当着质检官的角色。大家也都知道,李想一直以来都是车企BOSS中最合格的产品经理。

2022年夏天,李想发现自己开回家的L9试装车有高频的空调噪声,当时距离L9量产时间已经很近,但李想还是选择了“拍桌子”。

NVH团队紧急展开测试,发现了分布在4000-8000hz之间的“hiss音”,事实上NVH团队中大部分人员都感受不到这种噪音。最终,NVH团队在热管理系统里找到了根源,优化了冷媒膨胀阀,成功的解决了问题,这个优化方案也在应用在每一台量产的理想L9上。


愿意付出成本,是解决问题的第一步,但也是很多车企迈不出的一步。

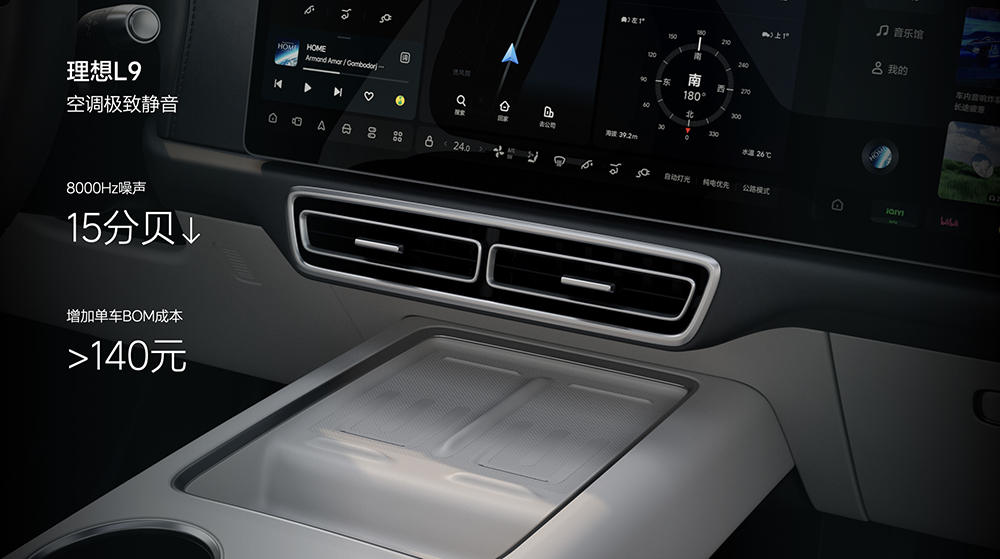

官方数据显示,理想L9为了追求更极致的静音表现,单车BOM成本提升了140元,其效果是8000Hz高频噪声下降了15dB。

这140块钱看起来似乎不多,不过仔细想想,对于月销数万台车的车企来说,单车BOM成本提升140元并不是一个小数目。比如大家可以联想,不少合资大厂都会在后排座椅钢板、发动机舱隔音材料、底盘护板等部位抠成本,单车抠下来百十来块钱,一年就是几千万、上亿的“开源节流”。

理想汽车是有溢价的品牌,用户习惯了传统品牌的溢价,但对于自主品牌产品的溢价包容不足。或许是为了撑住溢价,或者应该说是Hold住品牌的段位,理想也确有必要在NVH上面找到突破。

为更好的生存而较劲


和所有新势力友商一样,理想也把行业标准列为宿敌,力求全面超越国标、超越“行业标准”。其实经常上网的朋友都知道,超越国标已经是一门必修课。

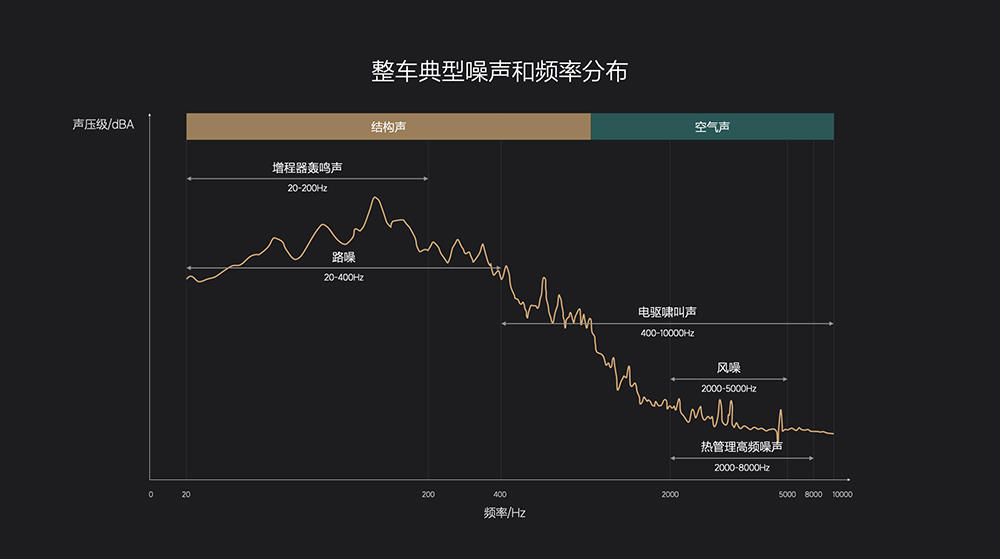

路噪、风噪的抑制效果有一定规律可循,有大量的数据样本可供参考。但摆在增程式汽车前面的一个大问题是,用户对噪音的理解已经发生了本质变化:

1、内燃机声音演变为突兀的、多余的噪音;

2、由于内燃机声音淡化,路躁与风噪更为明显。

不难看出,内燃机噪音对增程式汽车来说,是一个非常矛盾的存在。甚至可以说,在传统汽车上面,内燃机噪音能起到掩饰其他噪音的作用;而对于增程式汽车来说,它的存在感又需要尽可能的低,同时路躁与风噪也需要尽可能的低。


从理想ONE进入L系列开发的初期,理想NVH团队收到了新要求:李想希望增程系统的发电功率增加20kW,混动模式尽量不要馈电、持续掉电。

从2021年中开始,NVH团队花了差不多半年时间优化增程系统的结构噪声,年底时候,团队认为这套增程2.0的NVH已经是非常不错的状态,所以约了李想和其他管理人员在元旦前一天进行评审。

测试当天,NVH团队的很多人都带着行李箱来公司,准备评审完收工回家好好过节。而评审结果可谓当头一棒,发动机低频压耳声依然存在。

李想对L9的期望颇高,所以新年的第一天团队负责人就立下了军令状:解决不了问题,年后就卷铺盖走人。

一个月里,NVH团队做了进一步的优化:硬件层面,NVH团队围绕中冷箱体和管路做结构优化,更换新结构的隔振垫和支架;软件上层面,再次微调了XCU标定策略,让增程器噪声和车速做了更好的适配,以掩蔽噪声。

理想汽车对增程系统的优化近乎偏执,最终,团队赶在春节前达成了优化目标,其成果已经体现在L系列量产产品上面。


NVH团队不仅从增程器、谐振块等车内零部件进行优化,还专门优化了路上弹起的石子对NVH产生的影响。

理想NVH团队负责人汤靖在理想总部的大停车场发现,L9在停车的时候,小石子崩起来砸在车底的声音较为明显。小石子弹击底盘,似乎是一个完全随机的事件,研发团队无法判定石子撞击位置的分布,但又不可能给整个底盘额外加护板或隔音材料。

后来,NVH团队找到了应对方案,通过在车底涂层撞击痕迹确定了石子撞击最密集的区域,同时衍生到不同车速、气候条件、不同大小的石子的试验。最终结果显示,小石子弹击的轨迹有规律,最密集的区域是门槛下方及轮罩。后续,通过给门槛下方加装额外的护板、做不等厚度的轮罩,理想L9在碎石路等复杂路况的NVH表现得以大幅度提升。


理想MEGA是纯电产品,虽然没有了增程器,但是MEGA的5C超充给团队带来了新的挑战。

超充的过程中,车辆的散热需求非常大,只有把电池温度维持在合适区间内,才能把充电功率保持在4000kW、甚至500kW以上。所以,理想MEGA配备了一个1100W功率、535mm直径的大风扇。

这么大功率的风扇,在家用纯电车型上前所未有,此前基本只有大排量的柴油车才会使用,多数是皮卡、货车等对NVH没什么要求的车型。然而,理想从供应商处拿到成品试装之后,发现高转速之下,风扇的声音像小摩托发出“突突突”的动静,别说大产品经理李想了,NVH团队集体接受不了这种动静。

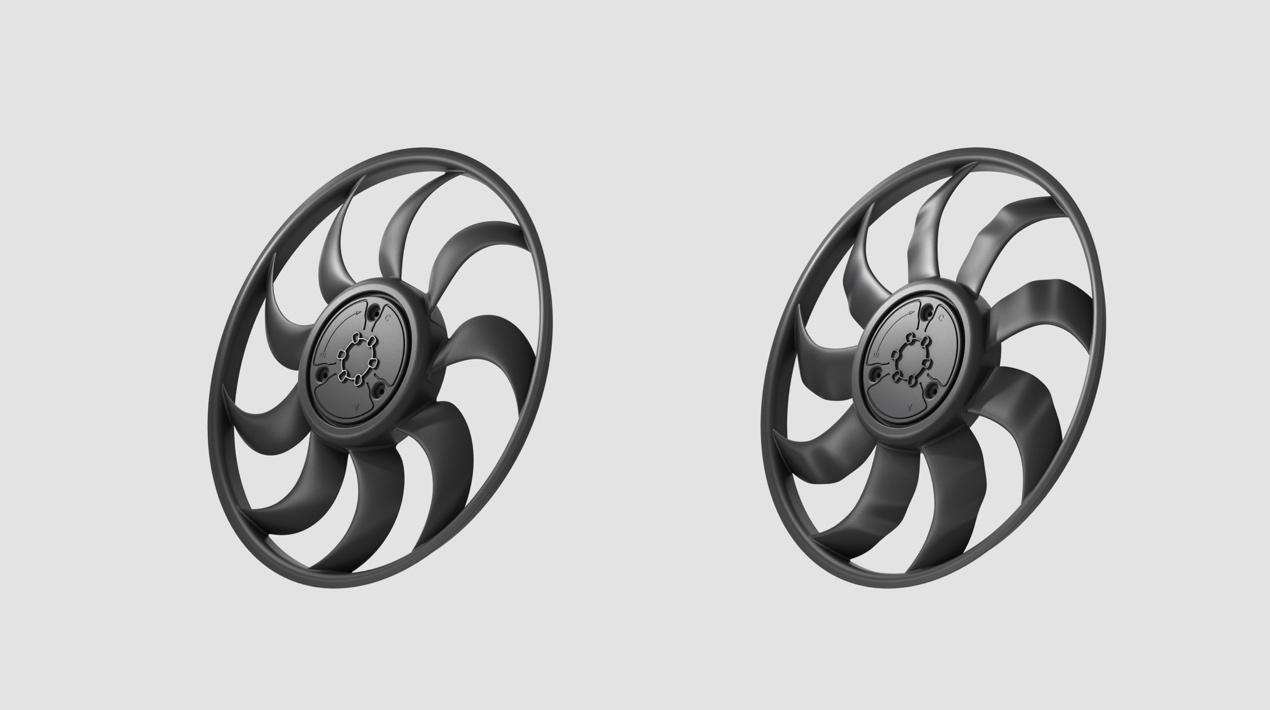

理想找供应商沟通改方案,而对方不愿意提供优化方案。眼看供应商无法搞定,理想NVH团队决定自己做仿真、出优化方案,结果第一步就遇到了困难。供应商表示,风扇叶形保密,不对主机厂公开数据。但经过几轮周折沟通,团队终于还是拿到数模,理想基于原方案对叶片数、间距、挡风罩形状提出优化方案。

最终,风扇的突突突声音消失了,而且5C超充的过程中,车内的噪声能达到和最大功率250kW的特斯拉Model Y同样的静音水平。


理想的“大沙发”,可以说是金字招牌。

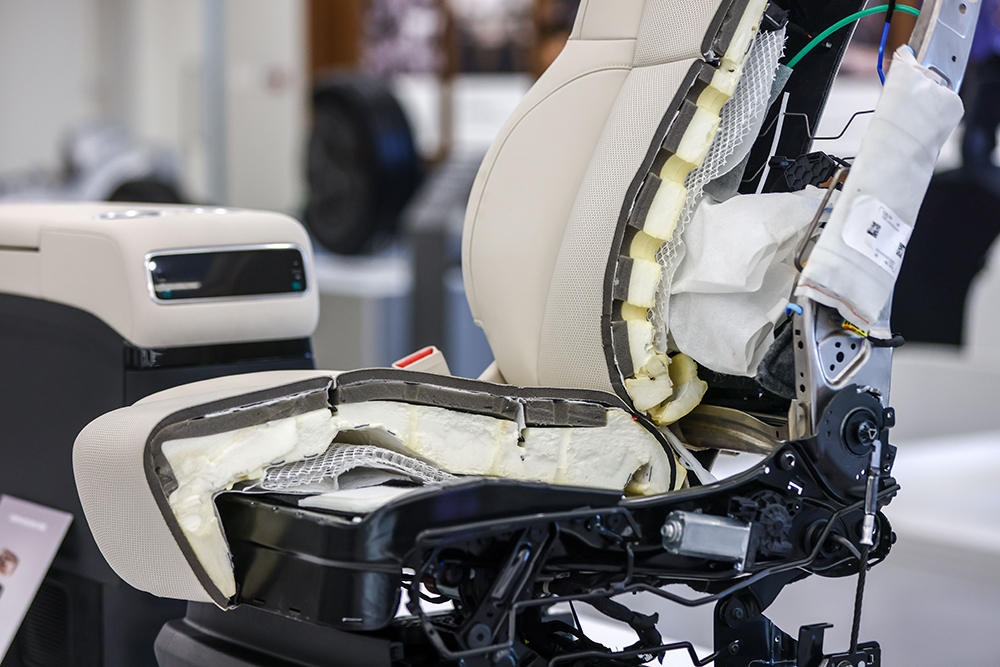

其实,对于MEGA座椅的抖动抑制,理想NVH团队曾花了很长时间攻关。过程里,NVH团队不仅要抑制振动,还要保证操稳、耐久、安全,而且MEGA是纯电车型,还要考虑重量对续航的影响。

关于座椅舒适性的优化,NVH团队最初提出的意见是从底盘解决振动传递,意思就是让底盘调校得软一点。但底盘团队并不接受,因为这样会影响操控性和稳定性,两个团队都有各自的坚持。

最终,经过底盘、座椅、结构安全等不同团队的研讨,理想MEGA采取了在座椅骨架上增强吸振的方式解决了问题。部门之间达成共识,不源自某一方妥协,而是大家一起既要、又要、还要。


对于理想汽车来说,理想ONE是非常成功的车型,但其NVH表现并不能让理想骄傲。

后续,理想L9在郑博士巴顿的NVH榜单中斩获佳绩,除了自家产品及奔驰、奥迪的百万级产品外,理想L9以绝对的优势实现了领先,这也是理想汽车全新的起点。

邦点评

理想的NVH成绩有目共睹,但很少有人知道在NVH研发的背后,从初期的理想ONE到后来的L9、MEGA,其实有很多曲折,也有很多人与人、团队与团队间积极的碰撞。

大多数汽车品牌达到NVH及格线,通常就不再深入了。像零百加速、行驶极速等这些指标有明确的技术路线可行,而NVH涉及到的零部件非常之多,汽车的一万多个零部件中超过30%都和NVH相关,塞吸音棉能解决的只是其中一小部分。

尽管NVH研发是传统认知中“费力不讨好”的工作,但时代已经改变,在网络上有很大影响力的理想,非常善于把自己付出了多少努力讲出来。相信通过以上一些小故事,大家对理想汽车也有了新的了解。
